W III kwartale ruszy drążenie tunelu pod Rzeszowem

Tunel powstanie w ciągu odcinka drogi ekspresowej S19 Rzeszów Południe – Babica. Jego wykonawcą jest konsorcjum Mostostal Warszawa i Acciona.

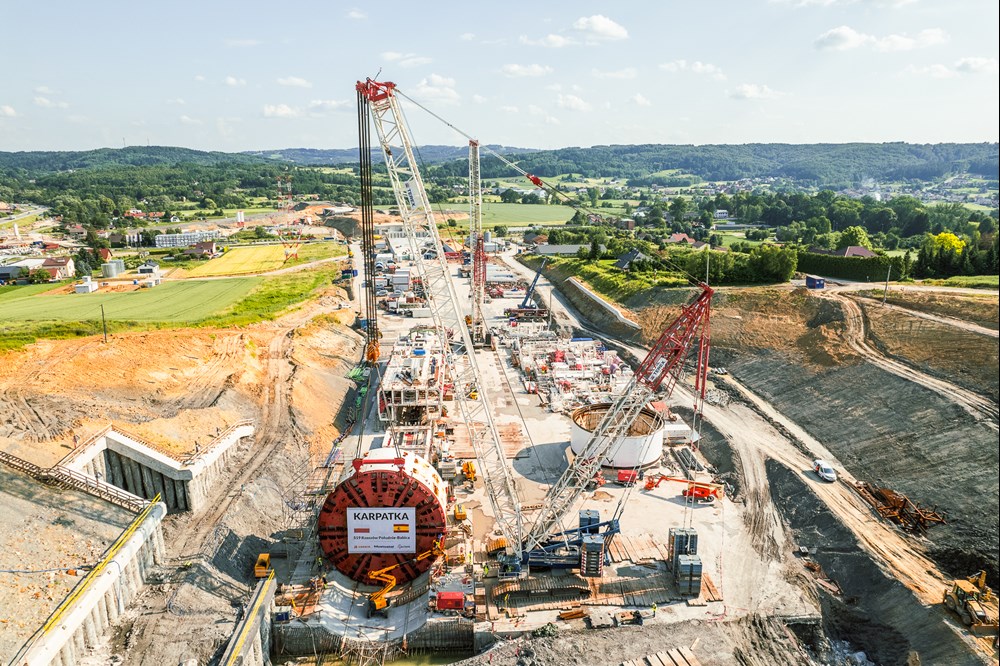

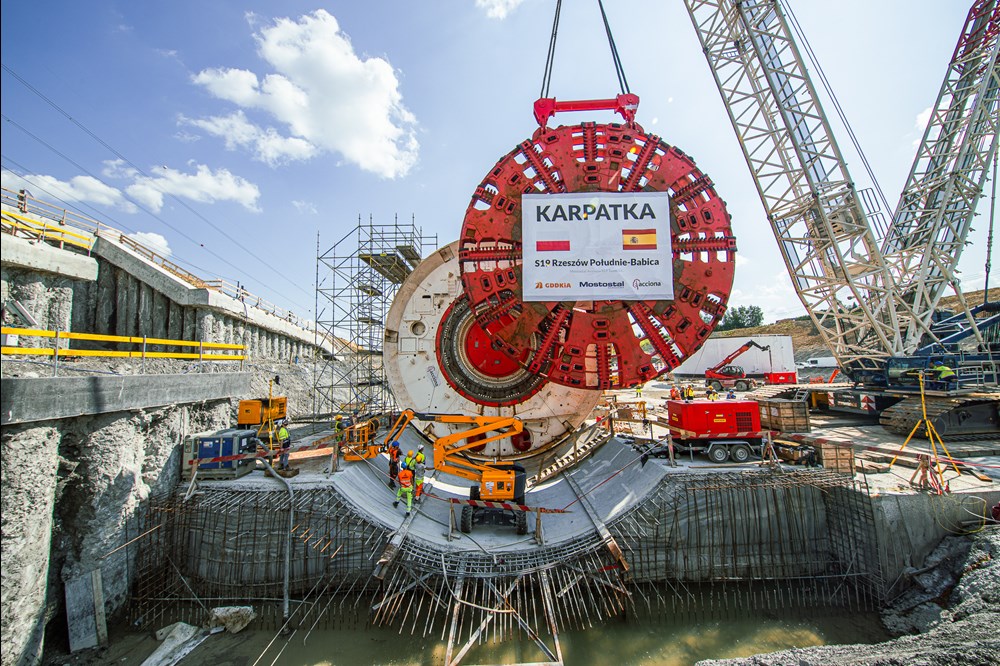

Maszyna drążąca  - nazwana Karpatką - jest już przygotowana w 65 proc. Po zamontowaniu ważącej ponad 400 t tarczy skrawającej (do czego używano żurawi gąsienicowych o udźwigu 650 i 300 ton), kolejnym krokiem będzie montaż suwnic oraz instalacji elektrycznych i hydraulicznych.

TBM (tunnel boring machine) będzie miał średnicę 15,16 metra, a jej masa całkowita wyniesie 4367 ton. Do wiercenia będzie służyło 471 zainstalowanych 471 narzędzi. Maszyna będzie drążyć na głębokości ponad 100 metrów, a jej maksymalny nacisk wynosi 31 700 ton.

Prędkość wiercenia wyniesie maksymalnie 65 mm/minutę. Wydrążenie i zabezpieczenie prefabrykatami 100 metrów tunelu potrwa 11,5 dnia, a wykonanie kilometra zajmie około czterech miesięcy. Dziennie maszyna będzie zużywać średnio 87 MWh energii elektrycznej.

Co powstanie?

Tunel będzie miał 2255 m długości i będzie się składał z dwóch naw, które zostaną połączone 15 przejściami poprzecznymi oraz dodatkowym przejazdem awaryjnym. Każda z naw będzie miała po dwa pasy ruchu oraz dodatkowy pas awaryjny. Technologia, know-how i maszyna do drążenia tunelu zostały dostarczone przez firmę Acciona, partnera Mostostalu Warszawa.

Tunel drogowy będzie wykonywany metodą mechanicznego drążenia. TBM drążąc podziemny obiekt, jednocześnie będzie układać jego obudowę z pierścieni (tubingów), na które składają się prefabrykowane elementy żelbetowe.

Prefabrykacja przy placu budowy

Produkcja elementów obudowy tunelu, tzw. tubingów, odbywa się w hali prefabrykacji bezpośrednio na placu budowy. Zlokalizowana jest ona w Lutoryżu, w miejscu, gdzie docelowo będzie funkcjonowało Miejsce Obsługi Podróżnych (MOP Lutoryż). Wyposażona jest w linię produkcyjną, cztery suwnice (największa ma udźwig 60 t) i węzeł betoniarski. Tubingi stanowią rodzaj cylindrycznej obudowy tunelu wykonanej z żelbetu. Połączone, tworzą pierścień.

Cykl produkcji prefabrykatu od przygotowania formy do rozformowania gotowego elementu trwa około 8-9 godzin (jest to czas wraz z dojrzewaniem betonu). Tak krótki czas wytworzenia elementu uzyskiwany jest dzięki zastosowaniu komory naparzania, w której element przebywa przez 6-8 godzin.

W przypadku tunelu w Babicy, na obudowę wykorzystanych zostanie przeszło 2230 pierścieni (jeden pierścień składa się z 10 elementów), do wyprodukowania których zostanie zużyte blisko 118 tys. m3 betonu.

Według założeń dzienna średnia wydajność produkcyjna to 50 segmentów, czyli pięć pełnych pierścieni - 10 metrów bieżących tunelu. Do wytworzenia jednego pierścienia składającego się z 10 prefabrykatów potrzeba 53m3 betonu, a jego dzienne zużycie to średnio 270 m3.

Waga jednego pełnego pierścienia obudowy tunelu to około 132 t, a jednego segmentu/tubingu do 14 t. Pierścienie są standardowo wytwarzane z betonu C50/60, a przy przejściach poprzecznych z betonu wyższej klasy C60/75.

Zakres prac

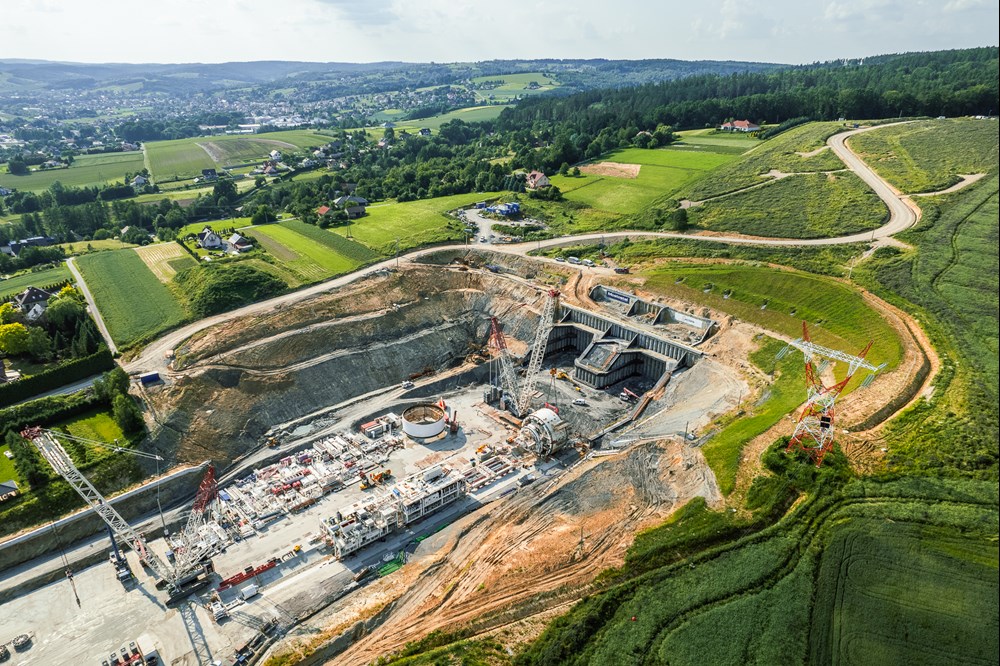

Prace budowlane na odcinku S19 Rzeszów Południe – Babica rozpoczęły się w kwietniu 2022 r. Poza odcinkiem tunelowym odhumusowano już niemal cały plac budowy, prowadzone są roboty ziemne i prace przy obiektach inżynierskich. W ramach inwestycji wybudowany zostanie nowy, ponad 10-kilometrowy odcinek drogi ekspresowej o przekroju dwujezdniowym, po dwa pasy ruchu w obu kierunkach. Powstanie też węzeł Babica (węzeł typu trąbka) zlokalizowany w pobliżu skrzyżowania DK-19 z DW-988.

Zakres prac obejmuje także budowę obiektów inżynierskich. Oprócz tunelu o długości ponad 2 km, powstanie sześć estakad, dwa wiadukty nad S19, bezkolizyjnego przejazdu nad linią kolejową w ciągu istniejącej DK19, trzech przejść dla zwierząt i jednego przejazdu pod S19. W ramach umowy wybudowane zostanie również Centrum Zarządzania Tunelem. Inwestycja obejmuje także budowę dwóch Miejsc Obsługi Podróżnych (MOP) Lutoryż oraz dwa lądowiska dla śmigłowców Lotniczego Pogotowia Ratunkowego (na MOP Lutoryż w kierunku Rzeszowa i przy Centrum Zarządzania Tunelem).

Odcinek drogi ekspresowej S19 od węzła Rzeszów Południe do Babicy realizowany jest w systemie Projektuj i buduj. Kontrakt z wykonawcą ma wartość 2,230 mld zł. Zakończenie wszystkich prac zaplanowano na połowę 2026 roku.
