Rekordowe obciążenia na S19. Tak budują estakadę (zdjęcia)

Jak poinformowała Generalna Dyrekcja Dróg Krajowych i Autostrad (GDDKiA) na budowie estakady ES-26 przeprowadzono próbne obciążenie pali posadowienia pośredniego podpór. Sprawdzenie nośności wykonano metodą belki odwróconej. Pal testowy poddawany jest obciążeniu, którego wartość zwiększana jest do osiągnięcia jego nośności obliczeniowej. Następnie siła nacisku jest stopniowo odpuszczana do zera po czym ponownie obciążana do wyższej wartości. Przemieszczenia rejestrowane są podczas każdego cyklu zmiany obciążenia.

Pozytywny wynik pomiarów

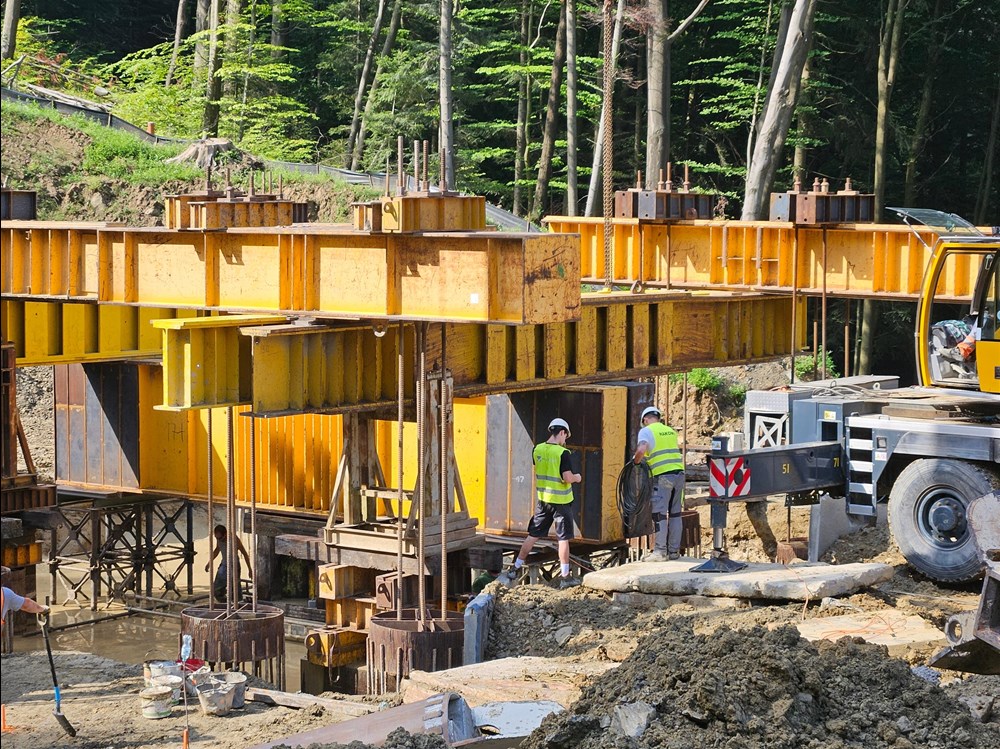

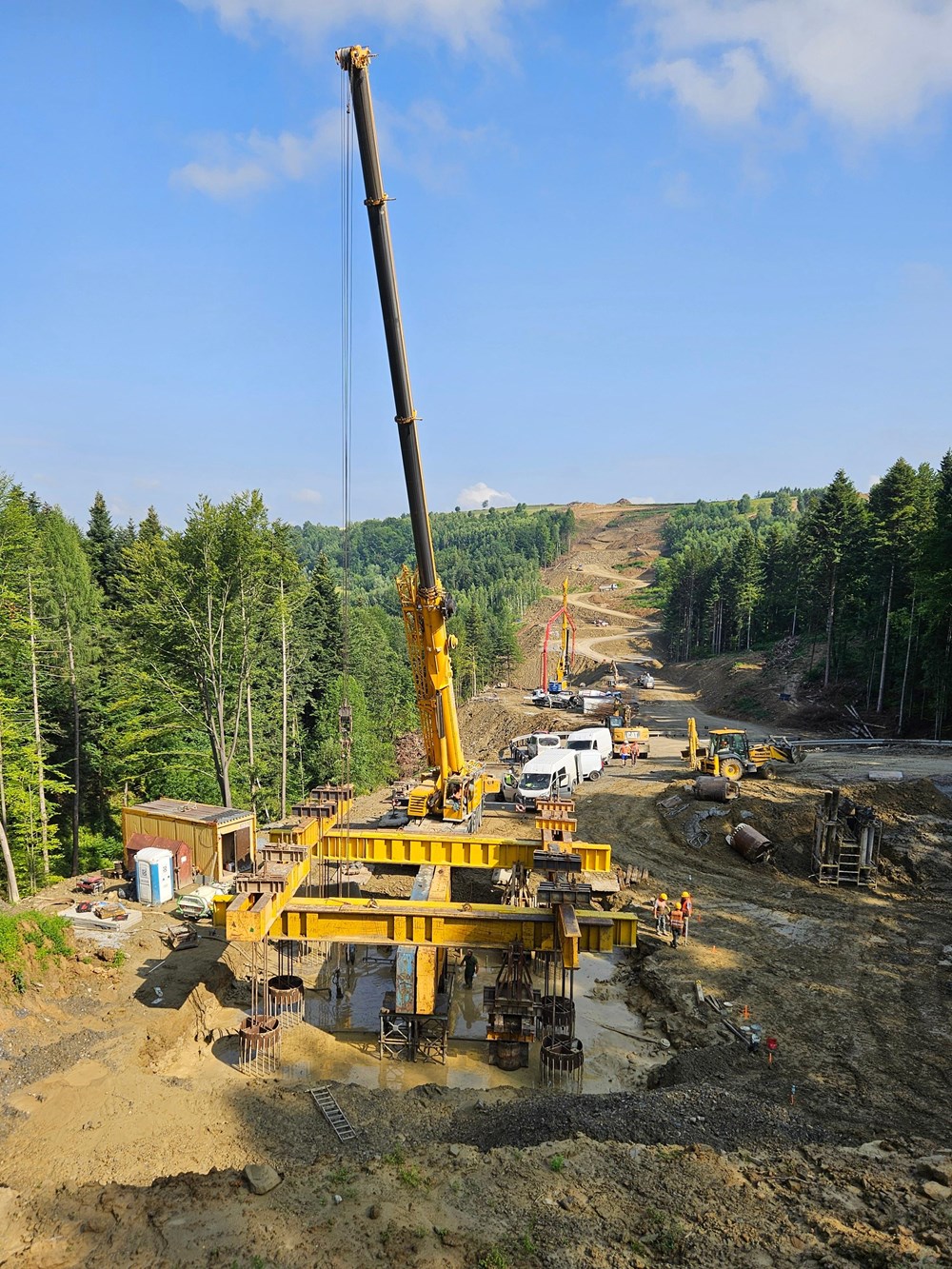

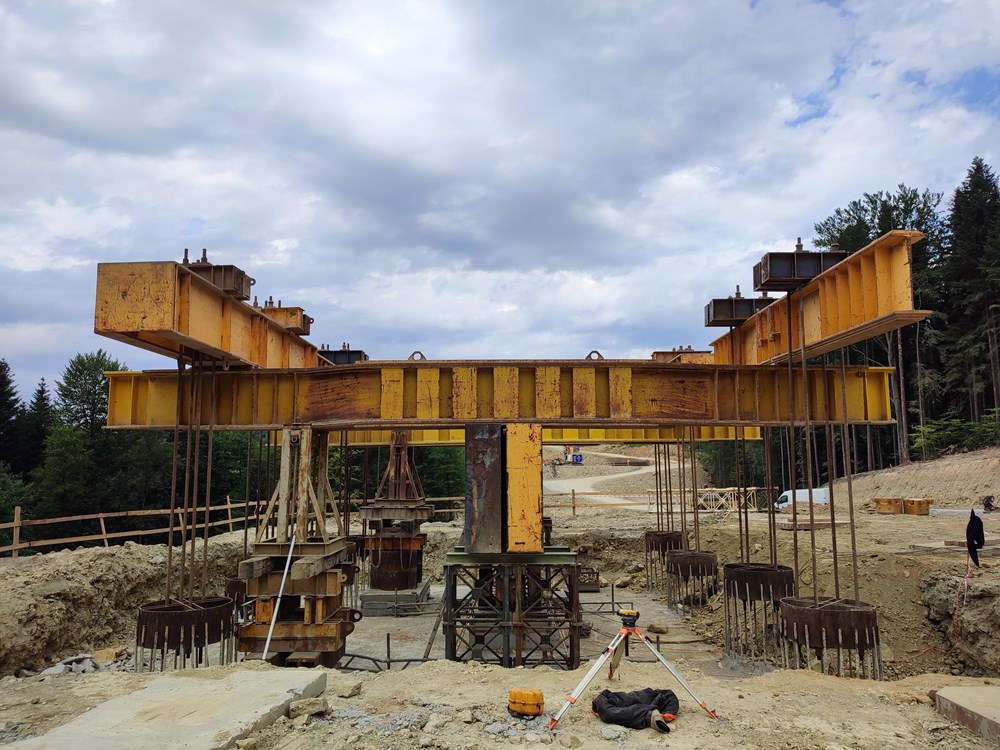

Na jednym z pali estakady wykonano próbne obciążenie dla maksymalnej siły wynoszącej 150% siły o wartości 29600 kN czyli około 2960 ton, co obrazowo odpowiada naciskowi około 500 słoni. Do wywołania takiego nacisku na pal, użyto hydrauliki siłowej, składającej się z siłowników i pomp hydraulicznych. Dla tak dużej siły, jak się okazało po raz pierwszy tak dużej w Polsce, konieczne było także zaprojektowanie i wykonanie specjalnej konstrukcji stalowej. Do jej budowy użyto między innymi 2 szt. belek stalowych o wysokości 2,00 m. Do pomiarów użyto mierników indukcyjnych o dokładności 0,01 mm. Są to jak dotąd, największe w Polsce zaplanowane siły dla tego typu obciążeń pali.

„Przeprowadzone pomiary dały pozytywny wynik co potwierdziło zarówno poprawność założeń projektowych, jak i jakość wykonania. Równie duże obciążenia, tylko na mniejszą siłę, zaplanowano na podporach sąsiednich: 2780 ton na podporze P5 oraz 2810 ton na podporze P3” – zaznacza GDDKiA w komunikacie.

Estakada ES-26

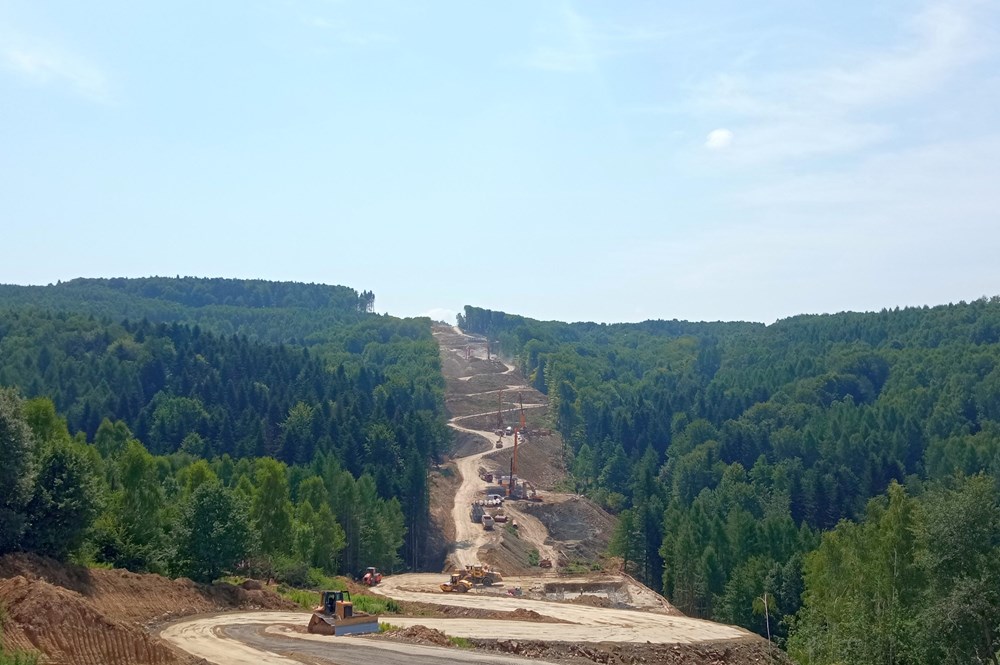

Estakada ES-26 usytuowana jest pomiędzy miejscowościami Żarnowa i Godowa. Ośmioprzęsłowa konstrukcja o długości całkowitej 1082 m i szerokości 29 m łagodnie wpisuje się w otaczający teren. Wysokość całej konstrukcji w jednej z osi, która przekracza 80 m.

„Projektowanie tak spektakularnej konstrukcji w niełatwym terenie stanowiło wyzwanie pod względem posadowienia. Aby wygrać tę nierówną walkę z geologią, projektant w najbardziej niekorzystnych warunkach przewiduje konieczność wykonania pali o średnicy 1,5 m i długości 42,0 m. Wykonanie tego obiektu będzie wymagało wbudowania ponad 80 tys. m3 mieszanek betonowych różnych klas oraz 16 tys. ton stali, zarówno konstrukcyjnej jak i sprężającej” – pisze GDDKIA.

Zakres prac na odcinku S19 Babica – Jawornik

W ramach inwestycji powstanie 11,6 km drogi ekspresowej, o przekroju dwujezdniowym z dwoma pasami ruchu w obu kierunkach (plus pas awaryjny). Wybudowany zostanie również węzeł Żarnowa – Strzyżów, zlokalizowany w rejonie miejscowości Strzyżów, na skrzyżowaniu z drogą powiatową nr 1931R. Powstanie także Miejsce Obsługi Podróżnych Jawornik (w kierunku Rzeszowa) oraz wybudowane zostaną obiekty inżynierskie: osiem estakad, pięć wiaduktów i cztery przejścia dla zwierząt (dwa dla zwierząt średnich, po jednym dla zwierząt dużych i małych). Droga zostanie też wyposażona w urządzenia BRD oraz ochrony środowiska. Przebudowane i rozbudowane zostaną kolidujące drogi poprzeczne, a także infrastruktura techniczna oraz cieki i urządzenia melioracyjne.

Powstanie również tymczasowy łącznik z drogą krajową nr 19 w miejscowości Jawornik. Jest on wynikiem etapowania budowy S19 między Babicą a Domaradzem i podziałem na dwa odcinki realizacyjne: Babica – Jawornik (z tymczasowym łącznikiem S19 z DK19) oraz Jawornik – Domaradz. Docelowo, po wybudowaniu tego drugiego odcinka, droga ekspresowa S19 nie będzie łączyła się z DK19 w Jaworniku. W śladzie tymczasowego łącznika będzie droga gminna, służąca (m.in. służbom ratowniczym) jako wjazd awaryjny na S19 przez MOP Jawornik.
